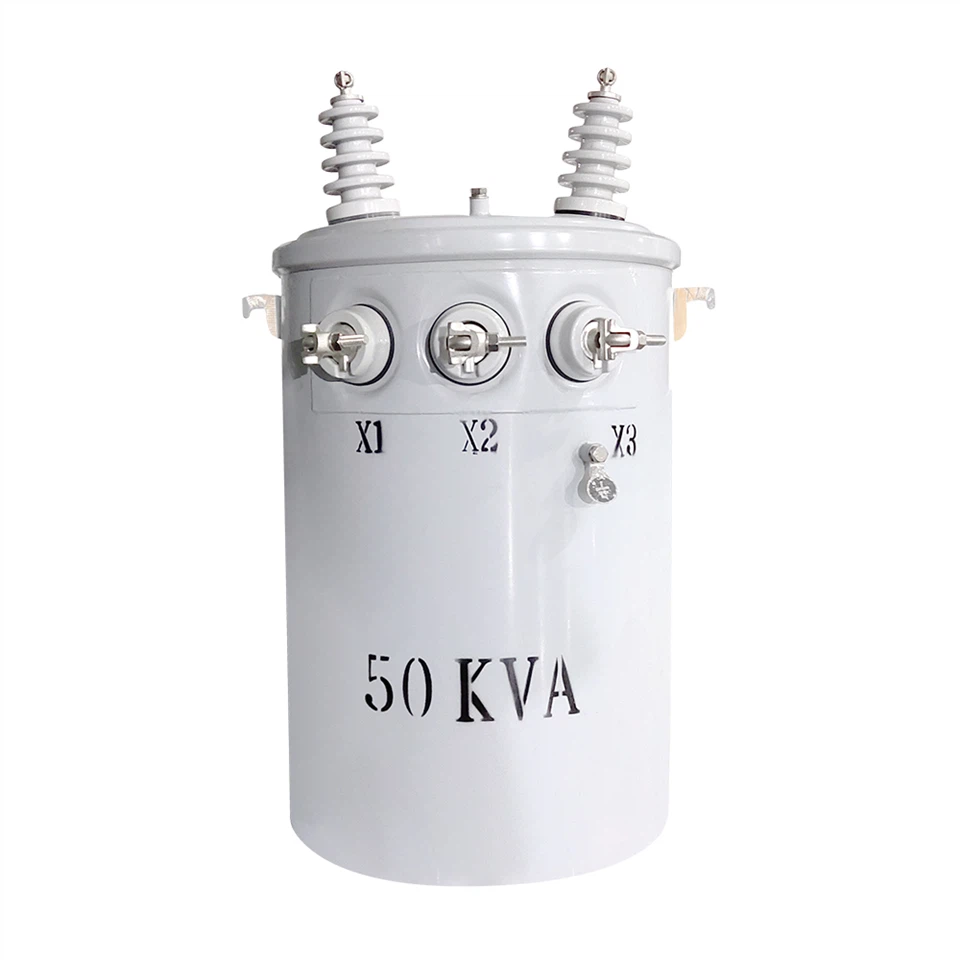

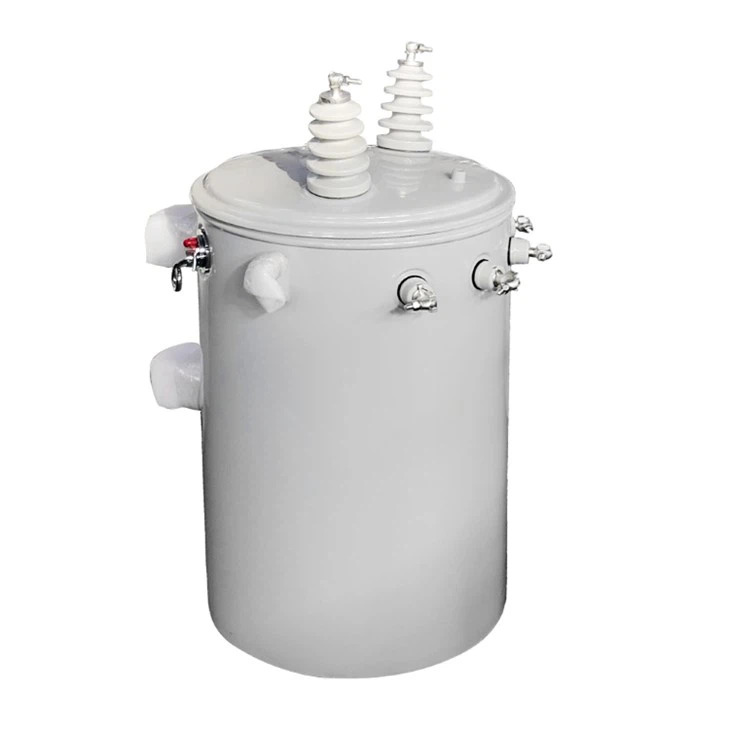

ترانسفورماتور تک فاز 50KVA 7600 120/240V

مشخصات برای ترانسفورماتور توزیع تک فاز

رتبه بندی KVA

50 کیلو ولت آمپر

تعداد

112

تایپ کنید

نوع CSP

استاندارد

استاندارد ANSI

H.V.

7600V

شیرهای HV

7980,7790,7600,7410,7220V

L.V.

120/240V

نوع عایق

نوع فضای باز، پایه نصب شده

فرکانس

60 هرتز

شماره فاز

1

دمای کاری

10 درجه - +40 درجه

ارتفاع

1000M

مواد سیم پیچ

آلومینیوم-آلومینیوم

مواد اصلی

هسته فلزی آمورف

امپدانس (80 درجه)

2.5%~3%

نوع خنک کننده

OIA

کلاس عایق

HV٪3a 15KV LV٪3a l.2KV

روی Range ضربه بزنید

+ /-2*2. 5%

ولتاژ ضربه رعد و برق (HV)

95 کیلو ولت

ولتاژ ضربه رعد و برق (LV)

30 کیلو ولت

ولتاژ فرکانس برق

0کیلو ولت

قطبیت

تفریق کننده

تلفات بدون بار (W)

59

کاهش بار کامل در 80 درجه (W)

548

ضرر کل (W)

607

راندمان در 100% بار در دمای 80 درجه سانتیگراد (%)

بزرگتر یا مساوی 98.8

سطح نویز (dB)

48

حداکثر دمای سیم پیچ

65 درجه

حداکثر Temp.Rise از بالا روغن

60 درجه

داغ ترین نقطه

80 درجه

روغن

روغن معدنی (غیر PCB)

شماره بوش HV

1 بوش: عایق چینی

شماره LV Bushing

3

مدار شکن

هیچ کدام

چراغ سیگنال اضافه بار

هیچ کدام

صاعقه گیر HV

هیچ کدام

وزن روغن (کیلوگرم)

112

وزن کل (کیلوگرم)

347

ابعاد (میلی متر) طول*عرض*ارتفاع

805*756*1190

رنگ مخزن

ANSI Z55.1No.70 خاکستری

مواد مخزن

فولاد

پلاک نام

پلاک آلومینیومی 0. ضخامت 5 میلی متر

نه

آیتم

توضیحات

1

مقاومت عایق

مقاومت عایق بین HV./LV. سیم پیچ و زمین بزرگتر یا مساوی 1000MΩ (DC2500V)

2

اندازه گیری مقاومت سیم پیچ

اندازه گیری مقاومت سیم پیچ HV و LV

3

نسبت ولتاژ و قطبیت را بررسی کنید

نسبت ولتاژ و قطبیت را بررسی کنید

4

بدون تست بار در فرکانس نامی و ولتاژ نامی

بدون از دست دادن بار (P{0}}) و اندازه گیری جریان هیجان انگیز

5

تست بار کامل در فرکانس نامی و جریان نامی

از دست دادن بار کامل (Pcue) و اندازه گیری امپدانس اتصال کوتاه

6

مقاومت در برابر تست ولتاژ

HV. سیم پیچ - LV. سیم پیچ و زمین:0kVAC , 1min

سیم پیچ LV – HV. سیم پیچ و زمین: 10kVAC، 1min

7

تست تحمل بیش از حد ولتاژ القایی

150٪ ولتاژ نامی، 150 هرتز، 48S

8

تست آب بندی با فشار

فشار 50 کیلو پاسکال را اضافه کنید، ترانسفورماتور را به مدت 12 ساعت آزمایش کنید
